內外壓平衡波紋補償器

更新：2022-11-26 9:43:00??????點擊：

品牌：???
型號：???
產品咨詢微信掃一掃或電話:15515887365

產品介紹

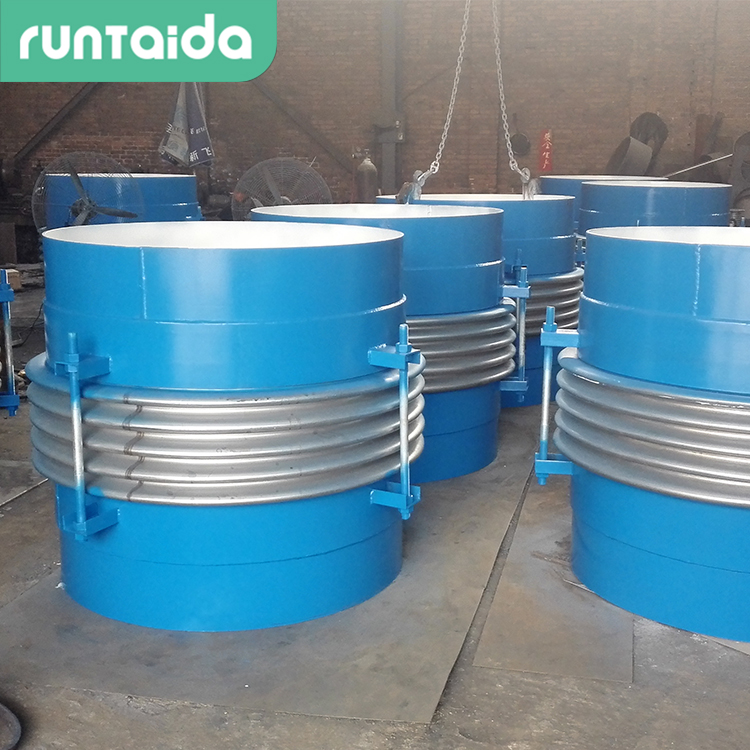

內外壓平衡波紋補償器是由內壓的工作波和一個外壓的平衡波組成，能補償管系的軸向位移，內壓推力自身平衡，本結構可用于不宜設置固定支架的高物位置管線中。

內外壓平衡波紋補償器具有吸收內壓推力的能力，具有良好的導向性、補償量大、無內壓推力、彈性反力較小、產品剛度小、外形尺寸小等特點。

內外壓平衡波紋補償器的安裝使用注意事項：

（1）如帶疏水口，安裝時疏水口向下；

（2）現場安裝完后，需松開拉桿上的螺母；

（3）安裝時介質流向與管道補償器的介質流向標志一致。

內外壓平衡式補償器的兩端各有一個工作波紋，中間有一個平衡波紋，補償器通過受力構件(大拉桿或舌管)來承受內壓推力，因此管系只需中間固定支架。此類波紋補償器只能吸收軸向位移。壓力平衡型補償器為波紋管式結構，內由壓力平衡波紋管和補償波紋管組成。通過壓力平衡波紋管平衡波紋補償器壓力，解除補償器以及管道的自身推力。

內外壓力平衡式波紋補償器連接方式：

① 法蘭連接式②接管連接式。

內外壓力平衡式波紋補償器軸向補償量：根據用戶要求。

1、管道伸縮節由內壓伸縮節和外壓伸縮節連接而成。

2、該管道伸縮節補償量大，無內壓推力，彈性反力較小等特點。

內外壓平衡波紋補償器安裝使用注意事項：

（1）安裝時疏水口向下。

（2）現場安裝完后，拆除拉桿。

（3）安裝時介質流向與管道伸縮節的流向標志一致。
