復式大拉桿波紋補償器

更新：2025-4-27 11:00:06??????點擊：

品牌：???
型號：???
產品咨詢微信掃一掃或電話:15515887365

產品介紹

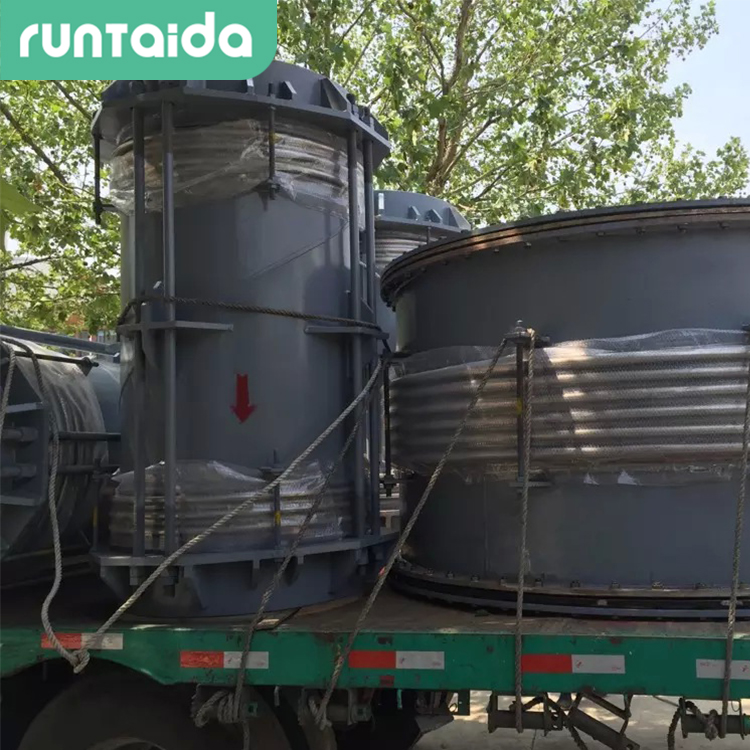

復式大拉桿波紋補償器由兩個或多個波紋管、中間接管、拉桿系統、端板及密封裝置構成。其拉桿兩端通過球面或錐面墊圈連接，均勻分布在補償器圓周，可承受壓力推力并限制波紋管變形范圍。雙波紋管對稱布局設計有效平衡管道內壓產生的推力，減少對固定支架的負荷。?可吸收管道系統在平面內的橫向位移和軸向位移，補償量范圍達72~500mm；?設計壓力覆蓋0.1~2.5MPa，溫度范圍-25~800℃，適用于高溫蒸汽、煙氣等介質；密封結構采用焊接或墊片，確保介質無泄漏，使用壽命與管道系統相當；支持法蘭或焊接連接，通徑范圍DN32~DN3000mm，可定制非標尺寸；需配合固定支架和導向裝置安裝，確保波紋管沿軸向變形。
安裝與維護要點：?安裝前需檢查管道支架、導向裝置是否符合要求，確認補償器型號與介質流向一致；安裝后需拆除運輸固定裝置，確保補償器隨溫度變化自由伸縮；定期檢查密封性，防止酸性氯離子環境導致的腐蝕；在含銨離子等易水解介質的工況下，需監控pH值變化，避免設備酸性腐蝕。
法蘭標準?：國標、日標、美標、英標、德標等。非標支持定制，法蘭?材質有304/316L不銹鋼、碳鋼等，適應不同介質需求。
多用于架空?蒸汽供熱管道，補償熱脹冷縮產生的位移；?工業煙道處理設備中平衡壓力波動，減少振動傳遞；?化工與電力行業用于含腐蝕性介質或高溫高壓管道的應力吸收。
